아라미르 FS - Fpv프리스타일 레이싱 드론 조립기.

저는 fpv드론 입문을 98bunker 프레임으로 했습니다. 최대 2.5인치 프로펠러에 장소에 크게 구애받지 않고 날릴수 있는, 아기자기한 재미가 있는 훌륭한 드론이었죠.

하지만 아크로 모드에서의 조종이 조금 익숙해질 무렵, 5인치 프로펠러용 기체에 대한 호기심이 커지기 시작했습니다. 때마침 98bunker의 변속기에 이상이 있기도 했고요.

그래서 선택한 것이 5인치 아라미르 fs 국산 카본 프레임이었습니다. 저렴한 가격에 프레임의 형상도 아주 마음에 들었습니다.

간혹 설명서가 들어있지 않은 프레임도 있는데 아라미르는 저렴한 가격에도 불구하고 친절하게 설명서가 있습니다.

그러나 단가를 맞추기 위해서인지 타브랜드 같은 화려한 박스는 없어요. 박스가 비행성을 결정하는 것은 아니니 저는 아무 상관이 없었습니다.

먼저 제가 아라미르를 조립할 때 사용한 부품 목록입니다.

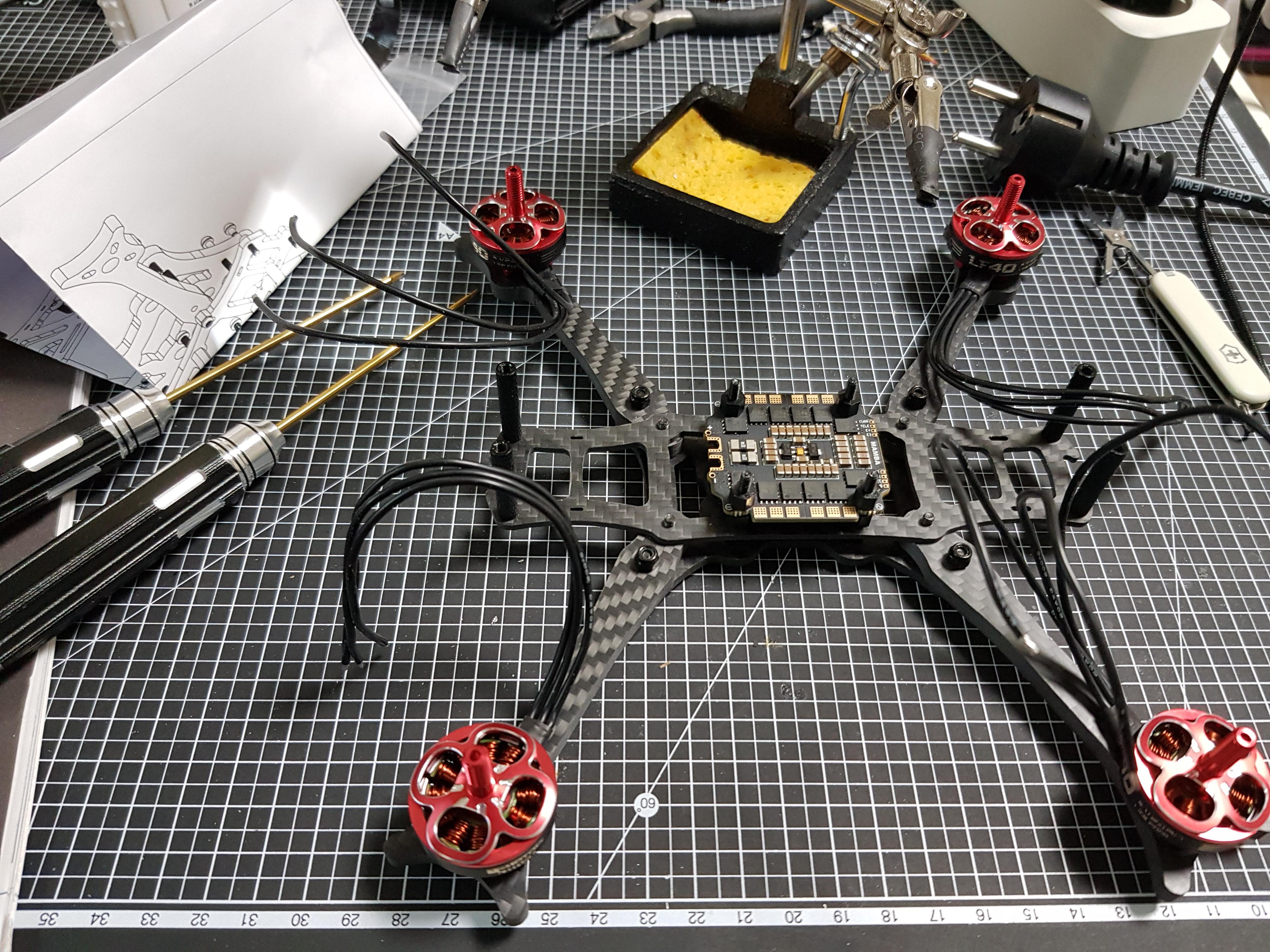

나중에 모터선의 길이를 맞추기 쉽게 하기 위해 먼저 프레임의 암대와 밑판을 조립한 후 변속기(esc)를 얹었습니다.

그다음 모터를 나사로 체결한 후 변속기(esc)의 납땜할 부분과의 거리를 감안하여 모터 선의 길이를 적당히 잘라줍니다.

그다음 변속기(esc)의 올바른 위치에 모터 선과 전원 선을 납땜 합니다. 파란 원 부분이 전원 선이에요.

저도 아직 납땜이 익숙하지 않은데, 처음 납땜을 할 때 생각보다 어려워서 당황했던 기억이 있네요. 납땜의 경험이 없으시다면 연습용 기판으로 충분히 연습을 해보고 실전에 돌입하시길 권장합니다.

제가 사용한 Mamba사의 Fc(Flight controller)는 위의 사진처럼 별도의 납땜 없이 핀방식의 케이블로 변속기와 연결할 수 있어서 훨씬 조립이 수월했습니다.

일단 여기까지 진행한 후에,

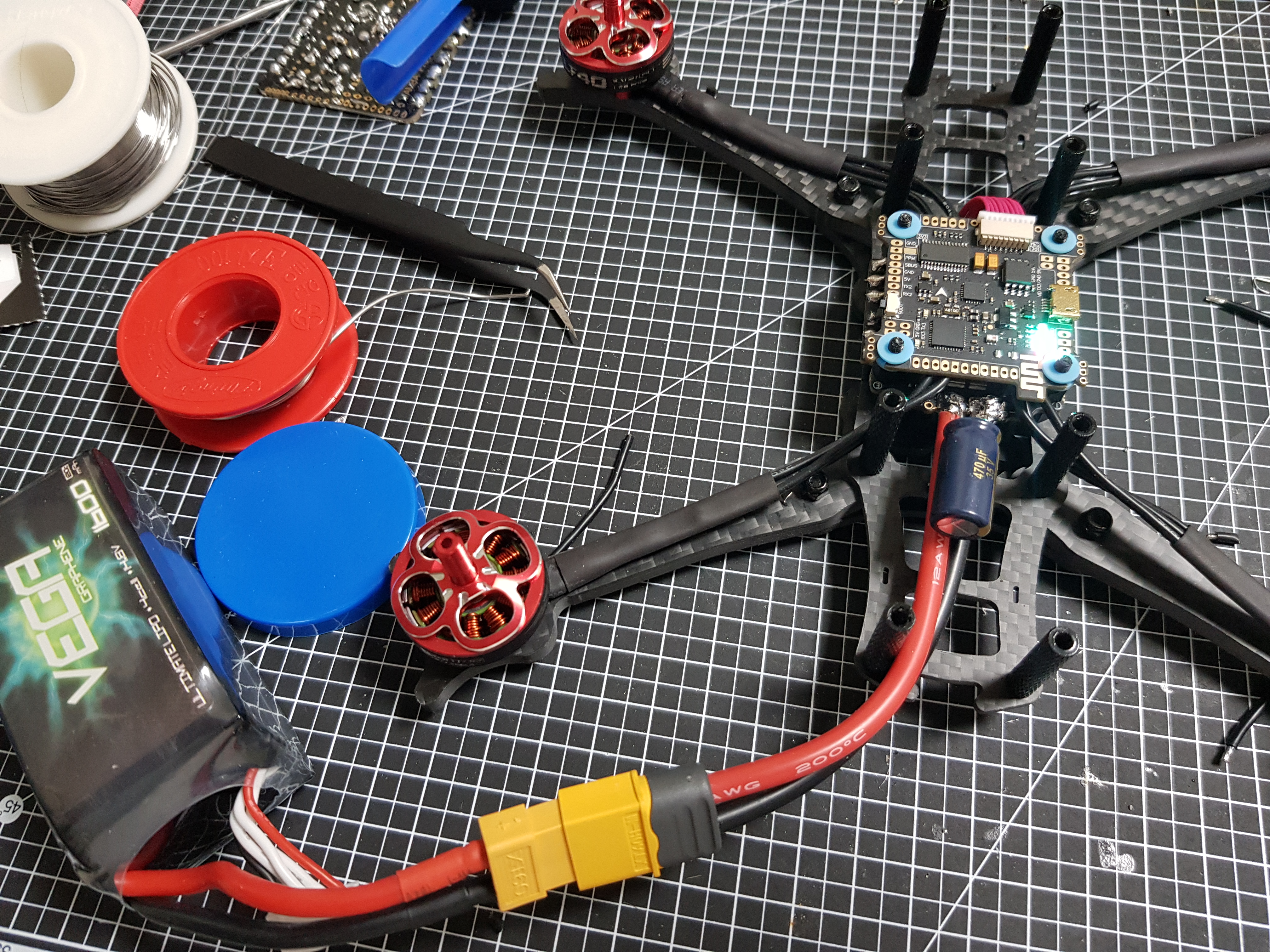

납땜 연결이 잘 되었나 테스트를 위해 배터리로 전원을 넣어 봅니다.

원래 숙련자들은 전원을 넣어보기 전에 멀티미터로 저항 측정을 한다고 하는데, 저는 멀티미터도 없고 해서 바로 배터리 전원으로 체크를 했습니다.

다행히 이상 없이 모터 4개 모두 반응하고 fc도 정상 작동합니다.

변속기(esc) 위에 fc를 쌓기 전, 먼저 카메라와 vtx(영상 송신기)를 납땜해 줍니다.

리시버도 납땜 후 변속기 위에 fc를 쌓았습니다.

Fpv cam과 vtx의 자리도 대략적으로 잡아줍니다.

리시버를 납땜하고 보니 선이 너무 길었지만, 다시 하기 힘들어서 그냥 나중에 선 정리를 하기로 하고 계속 진행했습니다.

마지막으로 리시버를 조종기에 바인딩을 한 후에 usb케이블로 컴퓨터와 연결해 fc와 변속기(esc)를 세팅해 줍니다.

프레임 윗판을 조립하고, 프로펠러를 체결하고, 배터리를 얹어 완성된 모습입니다. 아직 직구로 주문한 액션켐이 오지 않아서 나중에 테스트를 할까 하다가 바로 날려 봤습니다.

저에게는 아라미르FS가 첫 5인치 기체기 때문에 다른 동일 사이즈의 프레임과 비교는 불가능하지만, 전에 날리던 미니드론 98bunker와는 정말 차이가 컸습니다.

제가 예상하던 것보다 훨씬 큰 차이가 있더군요.
힘은 넘치면서도 아주 부드러운 느낌에 감동했습니다.

단지 아쉬운 것은 저의 비행 실력뿐이었습니다😄

읽어주셔서 감사하고, 마지막으로 아라미르 첫 비행 영상 하나 올리겠습니다. 액션캠이 아직 도착하지 않아서 고글로 들어오는 아날로그 영상을 직접 녹화한 것입니다.

감사합니다.
